HƯỚNG DẪN SCRIPT TẠO KHUÔN TÚI GIẤY BY MRKIET

HƯỚNG DẪN SCRIPT TẠO KHUÔN TÚI GIẤY

Tìm hiểu về script tạo khuôn túi giấy

Trong thiết kế bao bì, Script tạo khuôn túi giấy dùng trong Ilus giúp tự động hóa việc vẽ bế (die-cut). Script tạo các thông số như Cao x Ngang x Hông, tự động sinh ra các đường cấn gấp, mép dán, và phần đục lỗ xỏ dây.

Link tải và cài đặt Script tạo khuôn túi giấy : https://giainoffset.com/script-tao-khuon-tui-giay-script-bag-paper

Tải xong thì  giải nén file

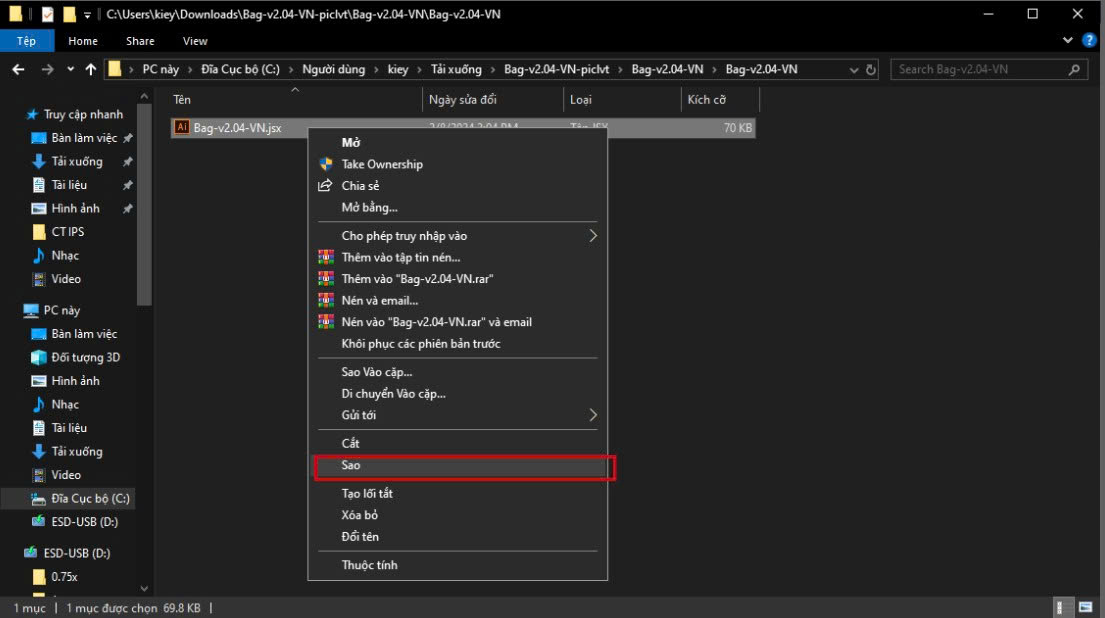

Xong vô đây ấn sao chép file hoặc control C

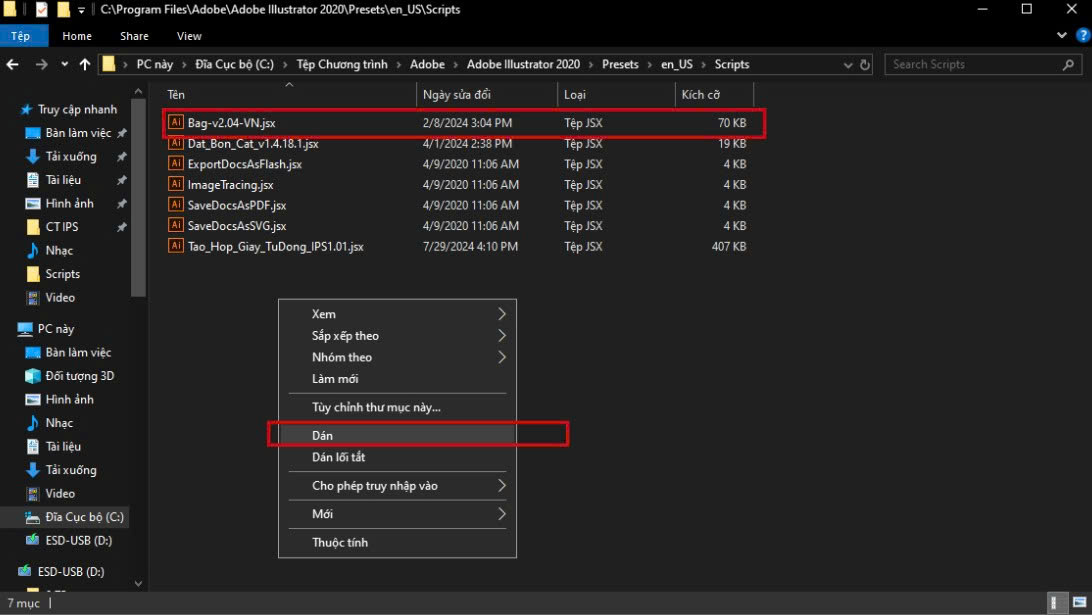

C:\Program Files\Adobe\Adobe Illustrator 2020\Presets\en_US\Scripts

Đi theo đường dẫn ở trên

Xong control V hoặc chuột phải ấn dán sau đó thoát Illustration ra vô lại

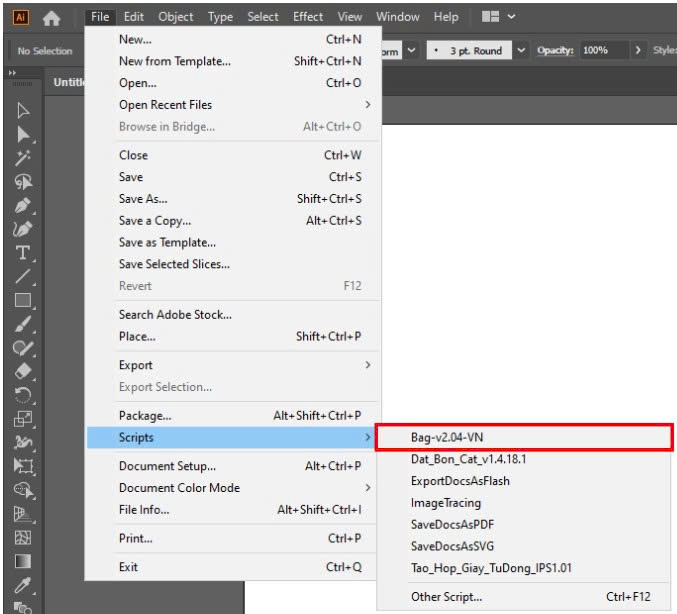

Vô File => Script =>Bag-V2.04-VN

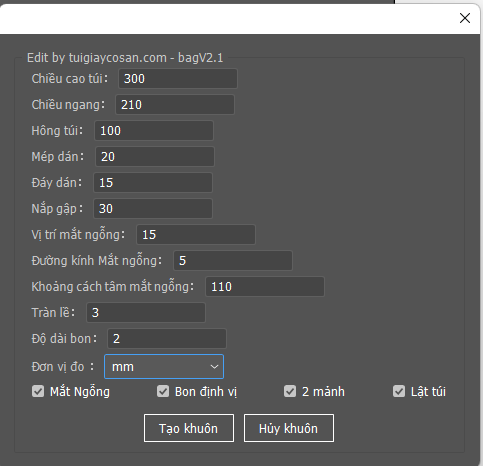

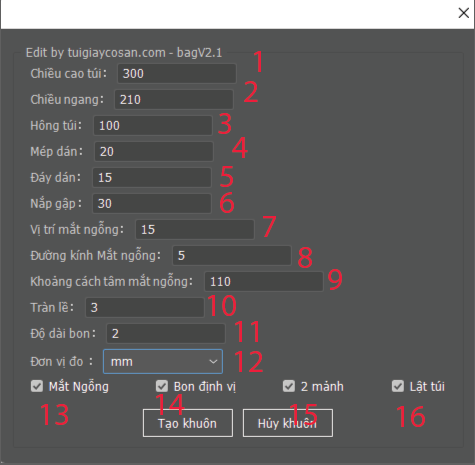

Xong nó hiện ra 1 cái bảng như hình

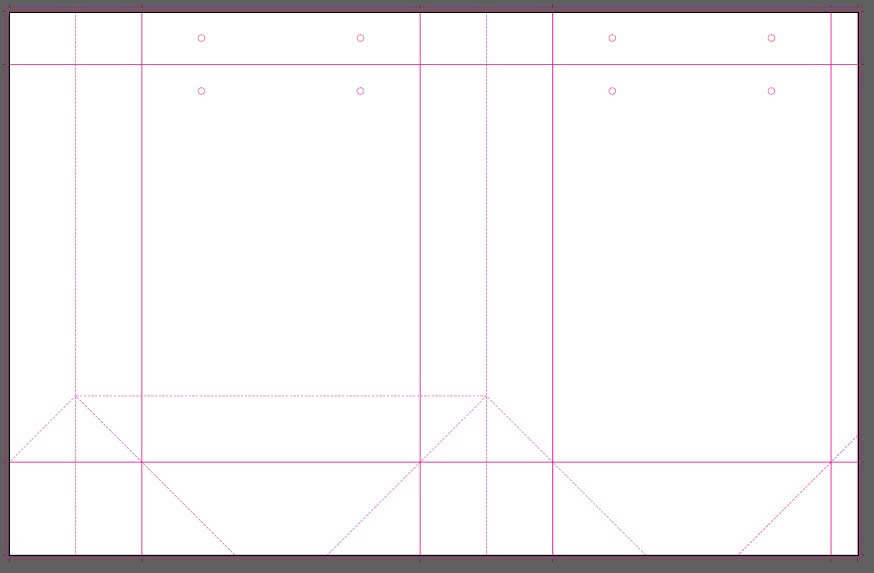

 Làm khuôn túi giấy quai nối   -Ví dụ: Túi giấy C300– 300x210x100mm

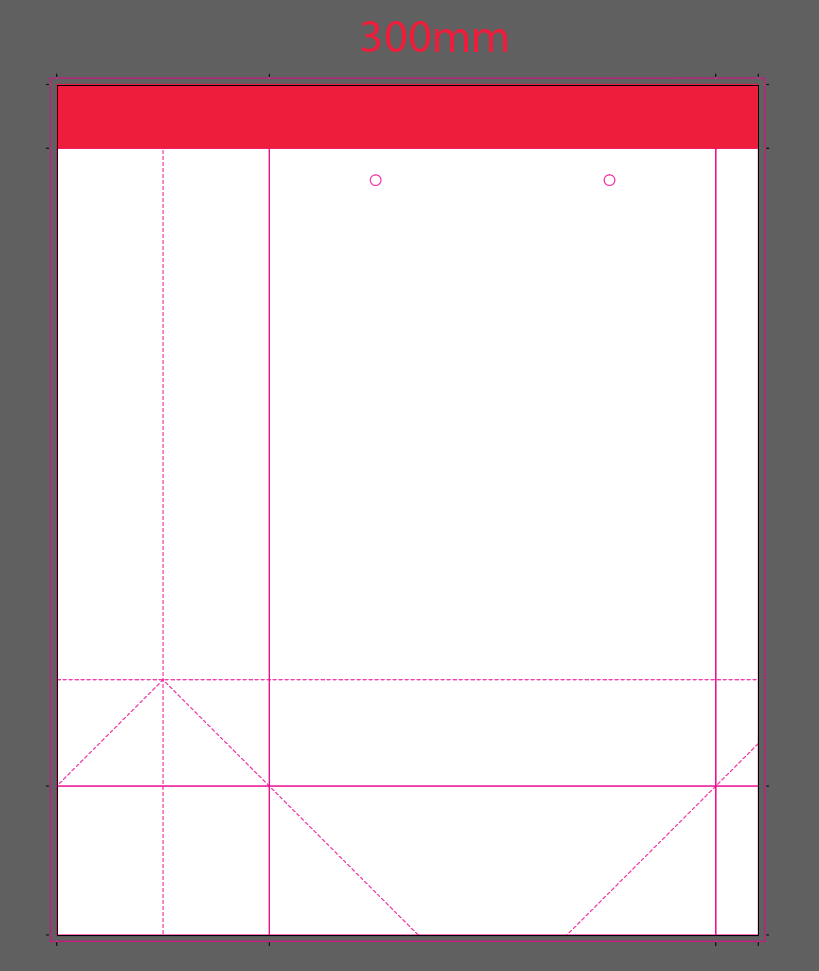

1. Đầu tiên là chiều cao túi 300 (mm)

2. Chiều ngang túi ( 210mm)

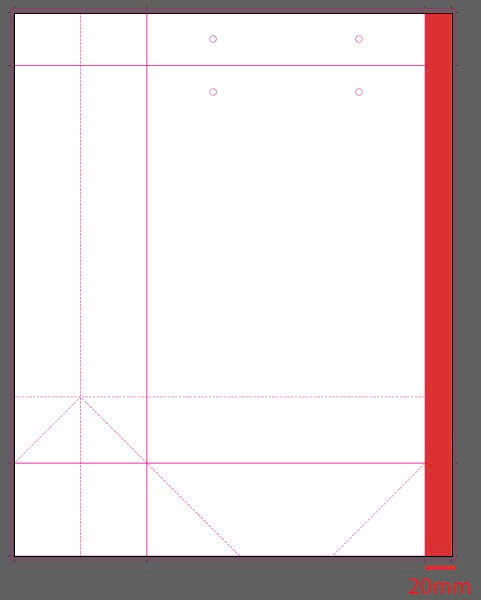

4. Mép dán 20 (mm)

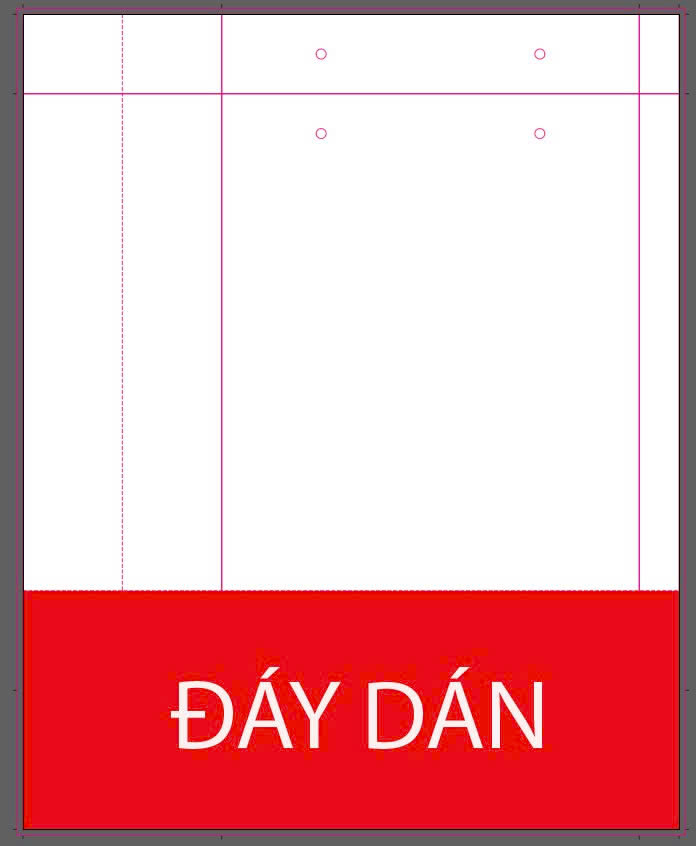

5. Đáy dán túi

6. Nắp gập thường từ 300mm đến 400mm

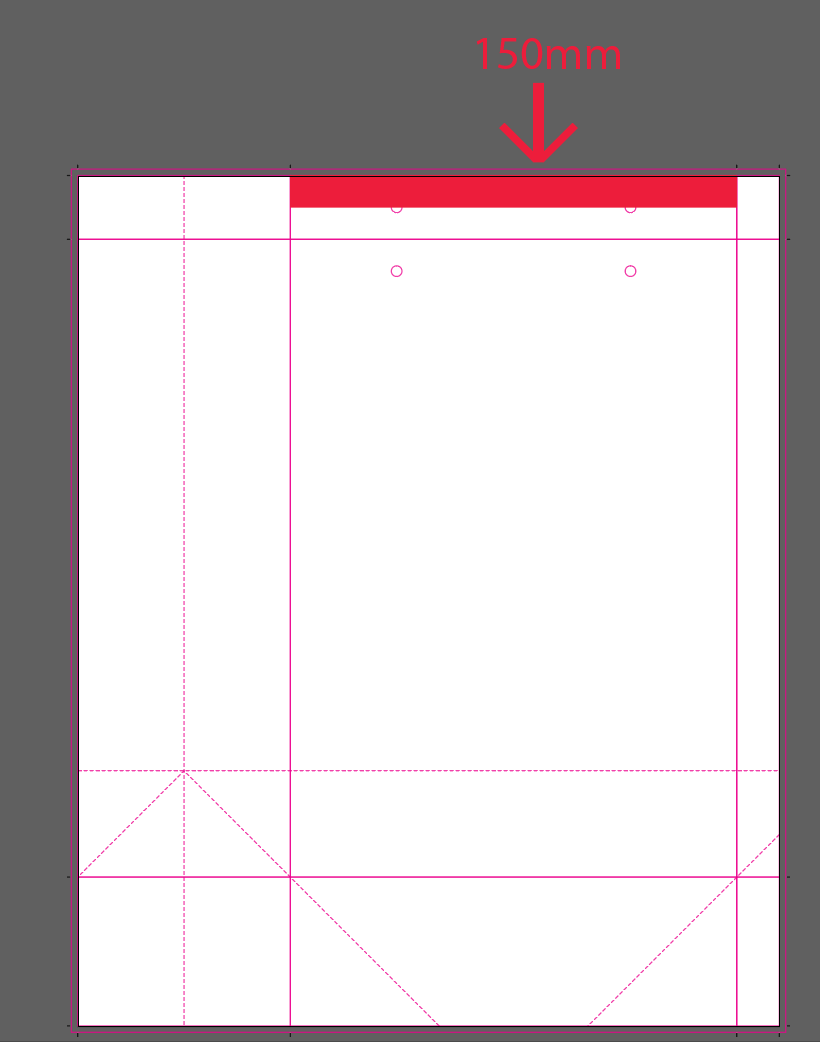

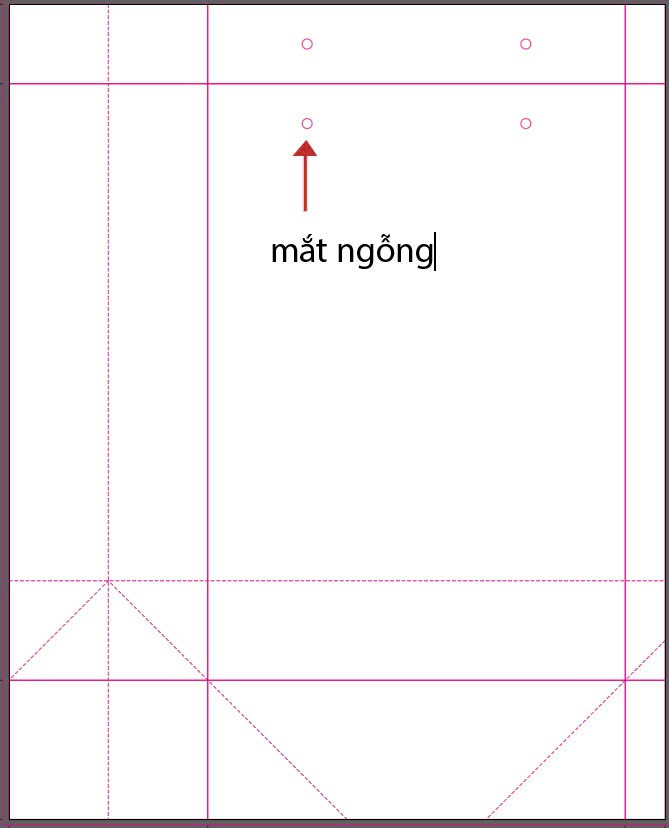

7. Vị trí Mắt ngỗng

Vị trí từ nắp xuống túi khoảng 150-200mm

8. Đường kính mắt ngỗng của túi

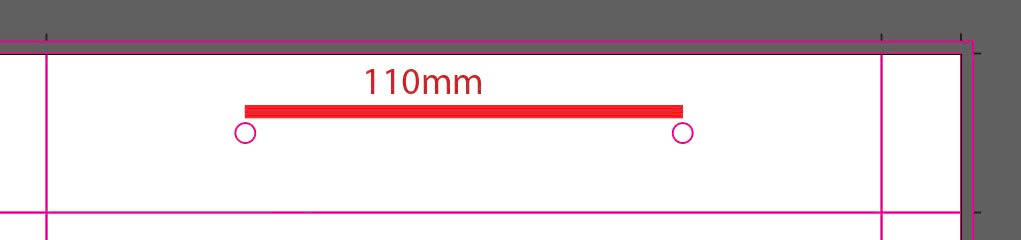

9. Khoảng cách giữa 2 mắt ngỗng tính từ tâm ví dụ :

Vì chiều ngang túi ở trên set là 210 nên khoảng cách ở lỗ  120 sẽ chuẩn hơn để ít thấp hơn xíu là 110 vẫn được , 2 lỗ sẽ gần nhau hơn

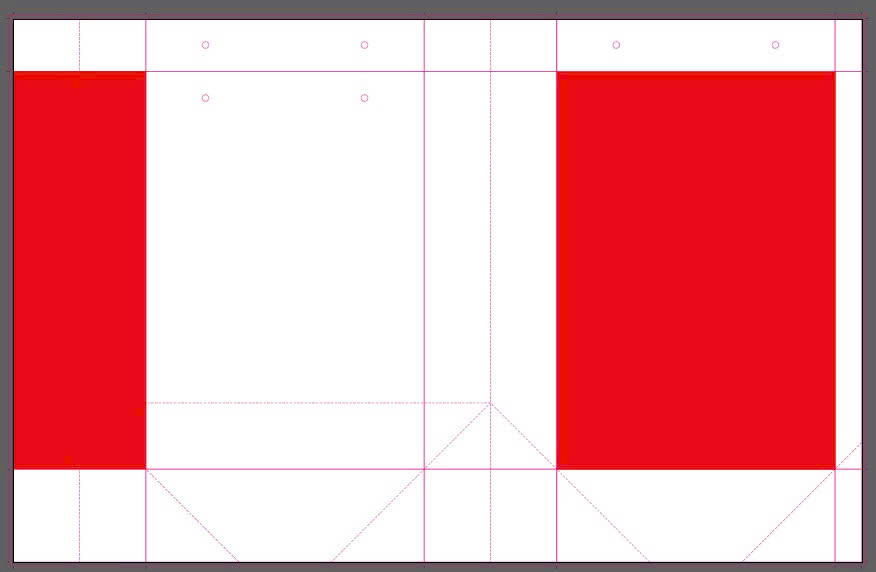

10. Tràn lề túi giấy , đây là vùng in tối thiểu của túi giấy .

Vùng màu đỏ là vùng tràn lề 3mm như đã set

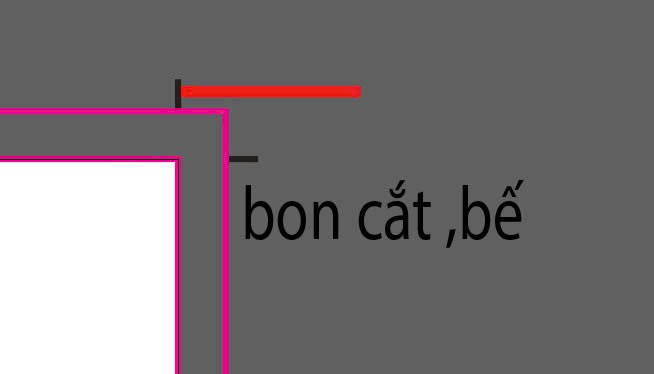

11. Bon vùng in, bon vùng bế

12 .Chọn đơn vị là mm hoặc inch

13. Chọn hiển thị hoặc không hiển thị mắt ngỗng .

14. Chọn hiển thị hoặc không hiển thị bon cắt, bon bế, bon vùng in .

Ngoài khuôn túi nối ra thì ta còn các loại túi khác

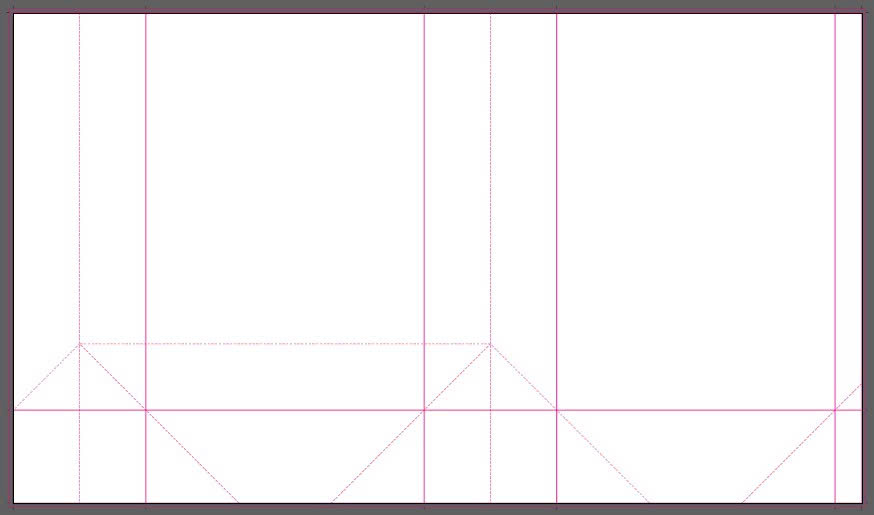

Đầu tiên là túi giấy nguyên

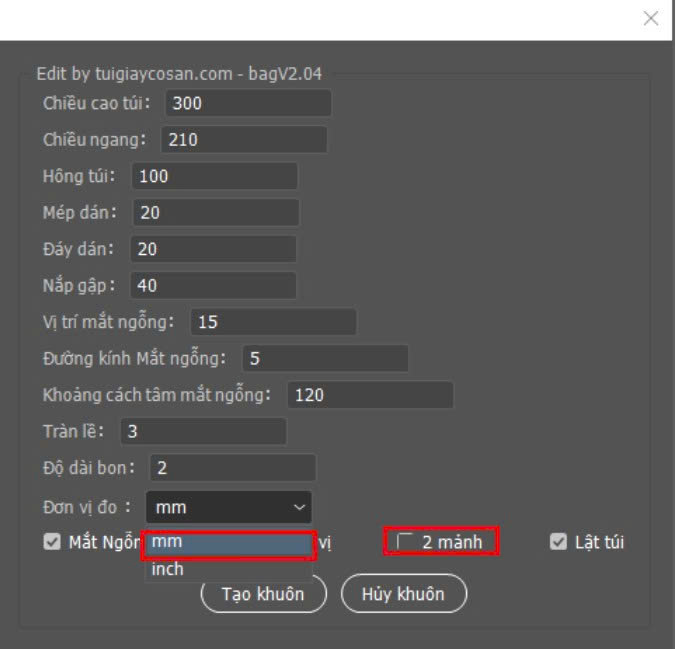

Nhớ chuyển đơn vị sang mm và bỏ tích chọn 2 mảnh

Nhấn tạo khuôn

Mặt chính túi lấy chiều ngang x chiều cao = 210x300m

Hông túi lấy Hông túi x chiều cao =100x300mm

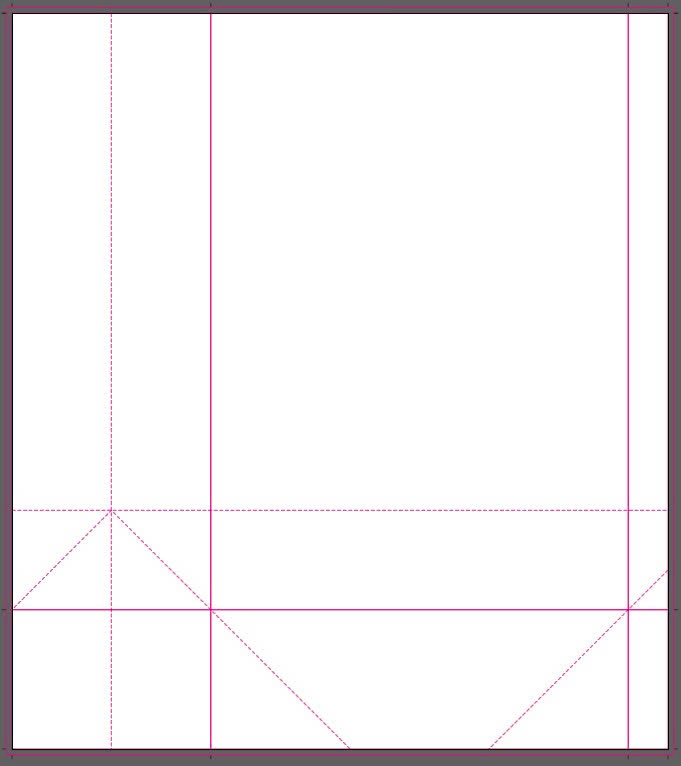

Tiếp theo là túi quai dán nguyên

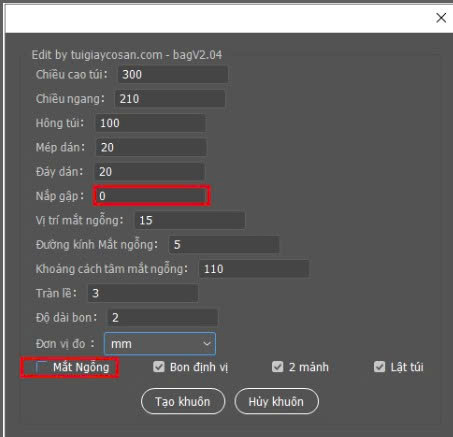

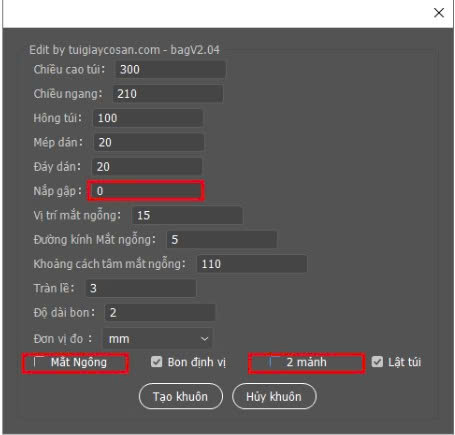

Nắp gập set 0

bỏ tích mắt ngỗng, 2 mảnh

Tiếp theo là túi quai dán nối

Sau khi làm xong nhớ Clipping make và khóa font chữ

Cảm mơn đã xem bài viết.
