HƯỚNG DẪN CÁCH BÌNH FILE 1 MẶT CHI TIẾT ĐẶT – BY MRKIET

                                          HƯỚNG DẪN CÁCH BÌNH FILE 1 MẶT GỒM ĐẶT CẮT 1 BON VÀ 2 BON

Tìm hiểu về bình file 1 mặt

Bình file 1 mặt là dàn các con in để chỉ in mực lên một mặt giấy, mặt còn lại bỏ trống.

Ưu điểm: Rẻ nhất, nhanh nhất cho sản phẩm 1 mặt (poster, decal, nhãn chai, tờ rơi 1 mặt). Chỉ tốn 1 bộ kẽm, không lo bị lệch khớp trước/sau.

Nhược điểm: Dễ làm, ít sai,phù hợp in test, in màu khó, in được nhiều sản phẩm.

 Về bình file 1 mặt (Vì sao không chọn Tự trở, AB…)

Nhiệm vụ: Sắp xếp con in để chỉ in mực lên một mặt giấy (mặt kia bỏ trống).

Lý do chọn: Dành cho sản phẩm vốn dĩ chỉ có 1 mặt nội dung (poster, decal, nhãn chai, tờ rơi 1 mặt).

Tại sao không chọn kiểu khác: Vì có rất nhiều sản phẩm chỉ in 1 mặt như : băng rôn, tem nhãn decal giấy ,Tờ rơi (Flier), Catalogue 1 mặt, Poster

Bước 1 kiểm tra và xử lý file

Kiểm tra file khách đưa coi đúng kích thước khách báo chưa

Ví dụ khách đưa file có kích thước 148x206mm

Nếu file đã chuẩn rồi ta tràn lề (+4mm) tạo 1 khung có số đo 152x210mm rồi căn giữa tràn viền ra

Lưu ý vùng an toàn ta ( -4mm) tạo 1 khung 144×202 rồi căn giữa xem nếu nội dung bị lòi ra vùng cắt thì bóp nhỏ hoặc chỉnh sửa lại

Lý do ta phải tràn lề 4mm là khi đem ra máy cắt không thể nào cắt chính xác 100% được nên phải tràn lề xung quanh để cắt ra kích thước đúng mà khách yêu cầu

Nhớ clipping mask file lại và convert font ( control shift o)  để cho file sạch và khi gửi người khác để in cũng không mất chữ

Hướng dẫn clipping mask file và convert font chi tiết

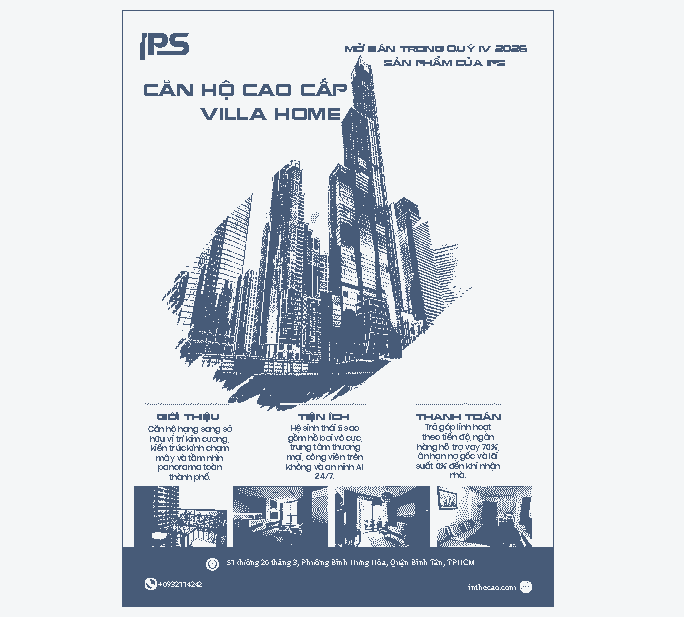

Đây là bài trên đã tràn lề với kích thước 152x210mm

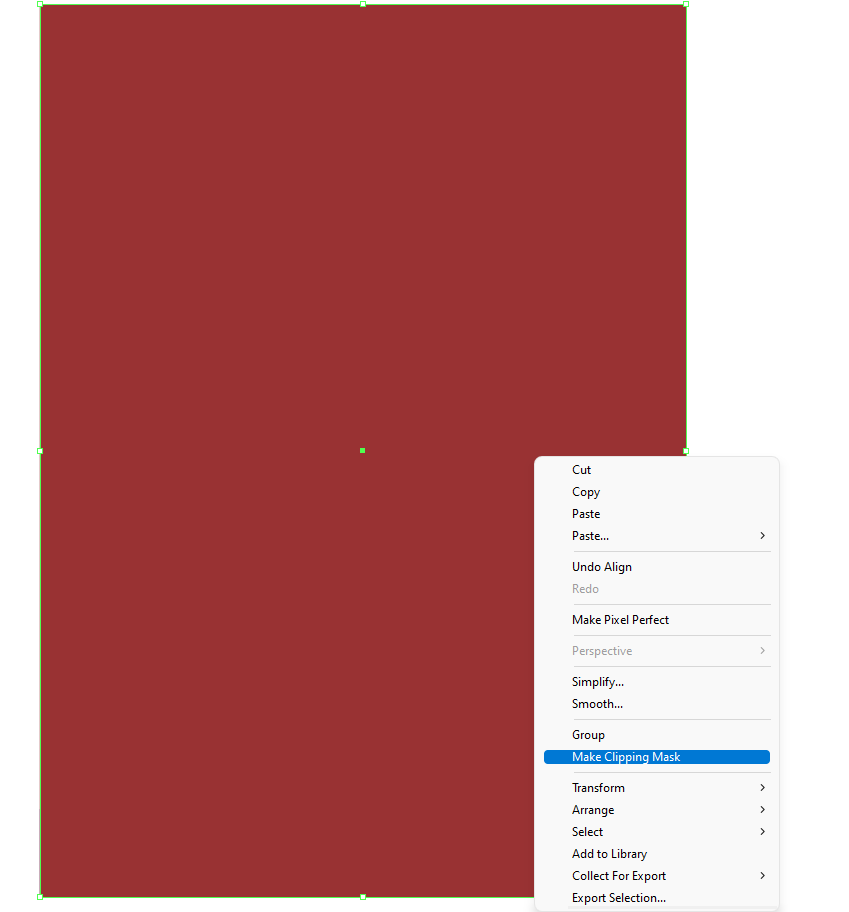

Sau đó ta tạo 1 khung có số đo 152×210 rồi căn giữa chuột phải make clipping mask là xong nhớ là khung nằm trên tất cả file

Sau đó t quét file và control shift o là đã khóa font

Bài nào lòi các chi tiết đã thiết kế ra ngoài mới cần làm cách trên

Bài nào Thiết kế gọn ở trong  giống như bài trên thì chỉ còn quét file và make clipping mask không cần tạo khung

BƯỚC 2 DÀN FILE

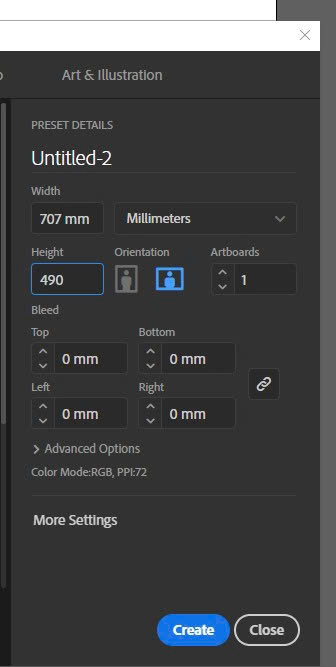

Ví dụ ta sẽ bình trên khổ 707x500nmm  chúng ta sẽ -10mm nhíp là còn 707x490mm (Có thể chọn nhiều khổ giấy khác)

Dàn file đều khổ giấy, canh cho các file sát lại với nhau và nằm giữa khổ giấy bằng Align.

Lưu ý : tuyệt đối không canh bằng mắt sử dụng công cụ Align để sử dụng.

Link sử dụng Align để bình file chi tiết : https://giainoffset.com/huong-dan-su-dung-script-dat-bon-tu-dong/

Kích thước file sau khi dàn phải là số tròn không được để lẻ VD :

Nếu lẻ là đã dàn sai

   không được lẻ tẻ như kia

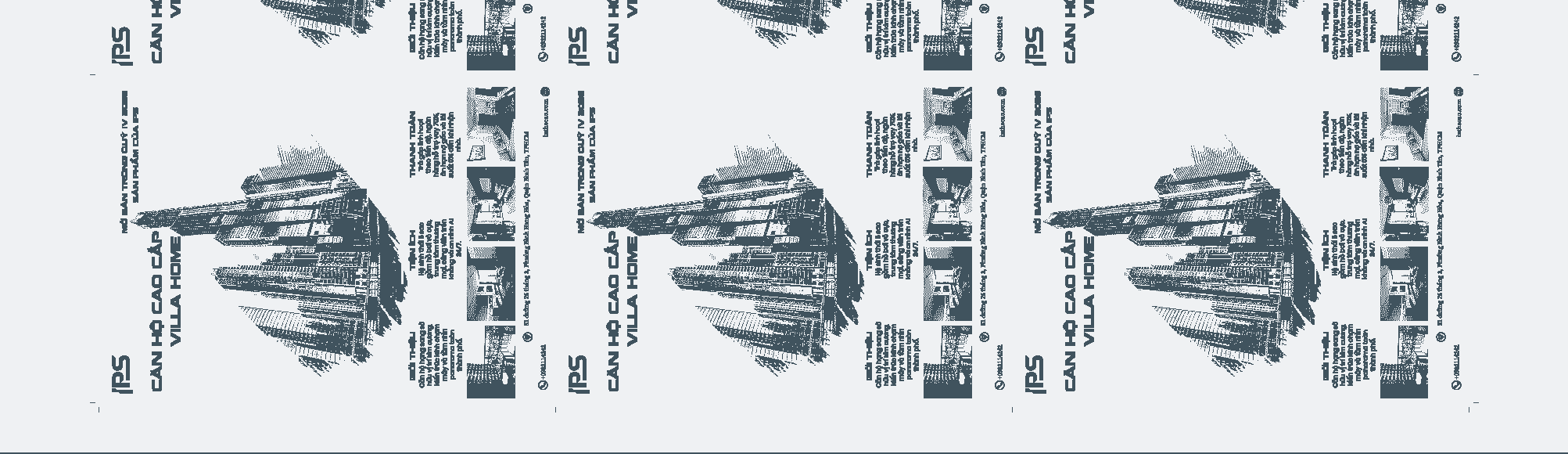

Kiểm tra ngang hay dọc bên nào in được nhiều tờ hơn trên cùng 1 trang giấy nhiều tờ hơn và nhớ căn giữa artboard

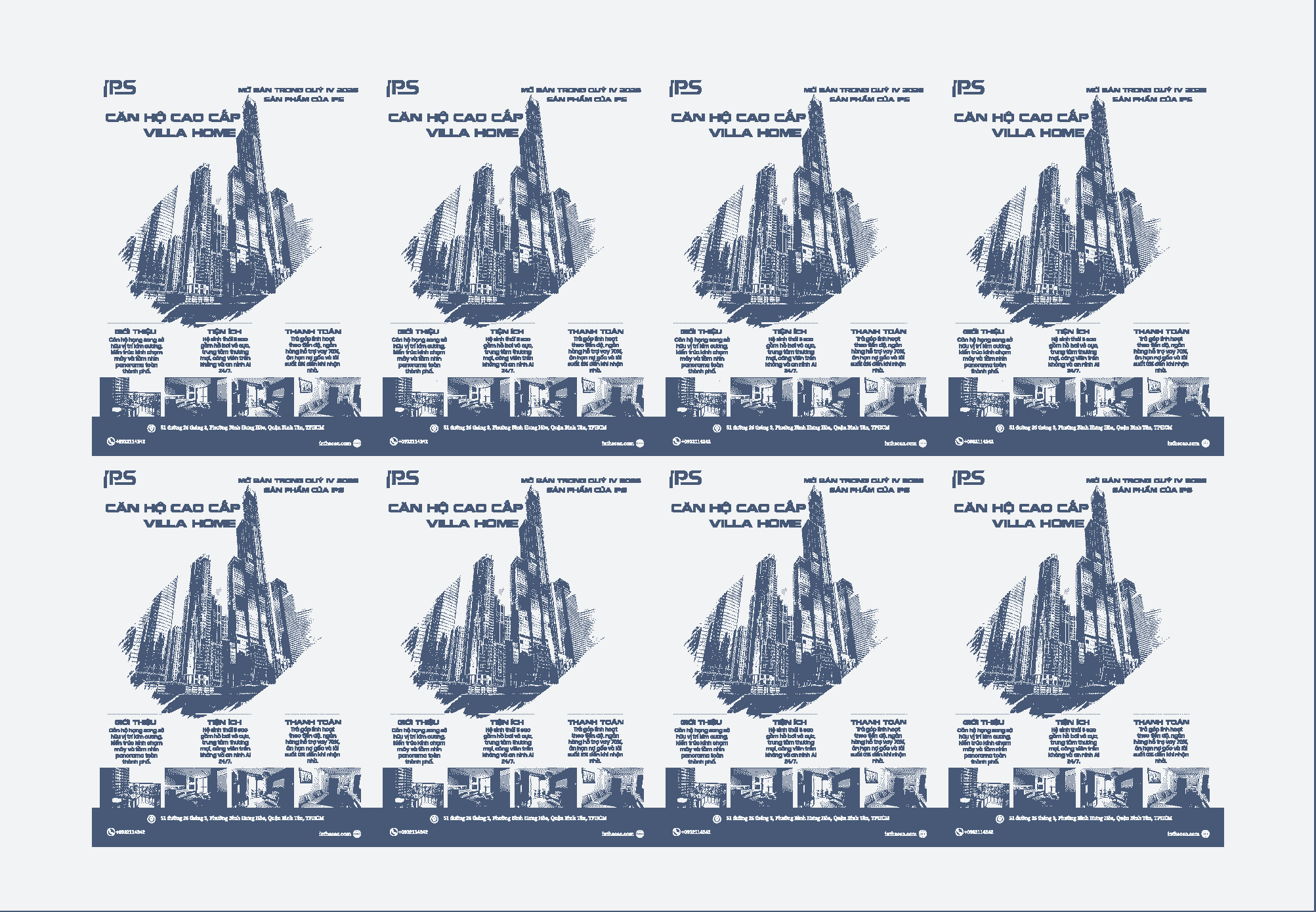

Có thể thấy in dọc được nhiều hơn nên ta chọn in dọc

Quét tất cả

Ta sẽ quét chọn tất cả sản phẩm trên khổ giấy ( nhớ Ungroup tất cả trước khi đặt bon cắt )

sau đó Ta vào file —> script -->Dat_Bon_Cat_edit_ by in thecao.com v.14.18.1 :

link tải script : https://giainoffset.com/script-dat-bon-cat-tu-dong/

setting script đặt bon 2 dao

Thông số của Bon cắt 2 dao :

Chiều dài có kích thước Đứng 2mm Ngang 2mm

Cách ra có kích thước Đứng 0mm Ngang 0mm

Khoảng cách có kích thước Đứng 2mm Ngan20mm

Đổi đơn vị thành mm  (control R) nhấp chuột phải vào thanh thước kẻ xong đổi

Bạn có thể thấy 2 màu nền khác nhau đặt 2 bon nếu cắt lệch 1 chút sẽ ko bị  tràn qua màu khác

nếu đặt 1 bon cắt lệch 1 chút sẽ bị lem qua màu của nhau  (phải cùng màu nền mới đặt 1 bon và 1 bon ngày từ đầu ko cần tràn viền)

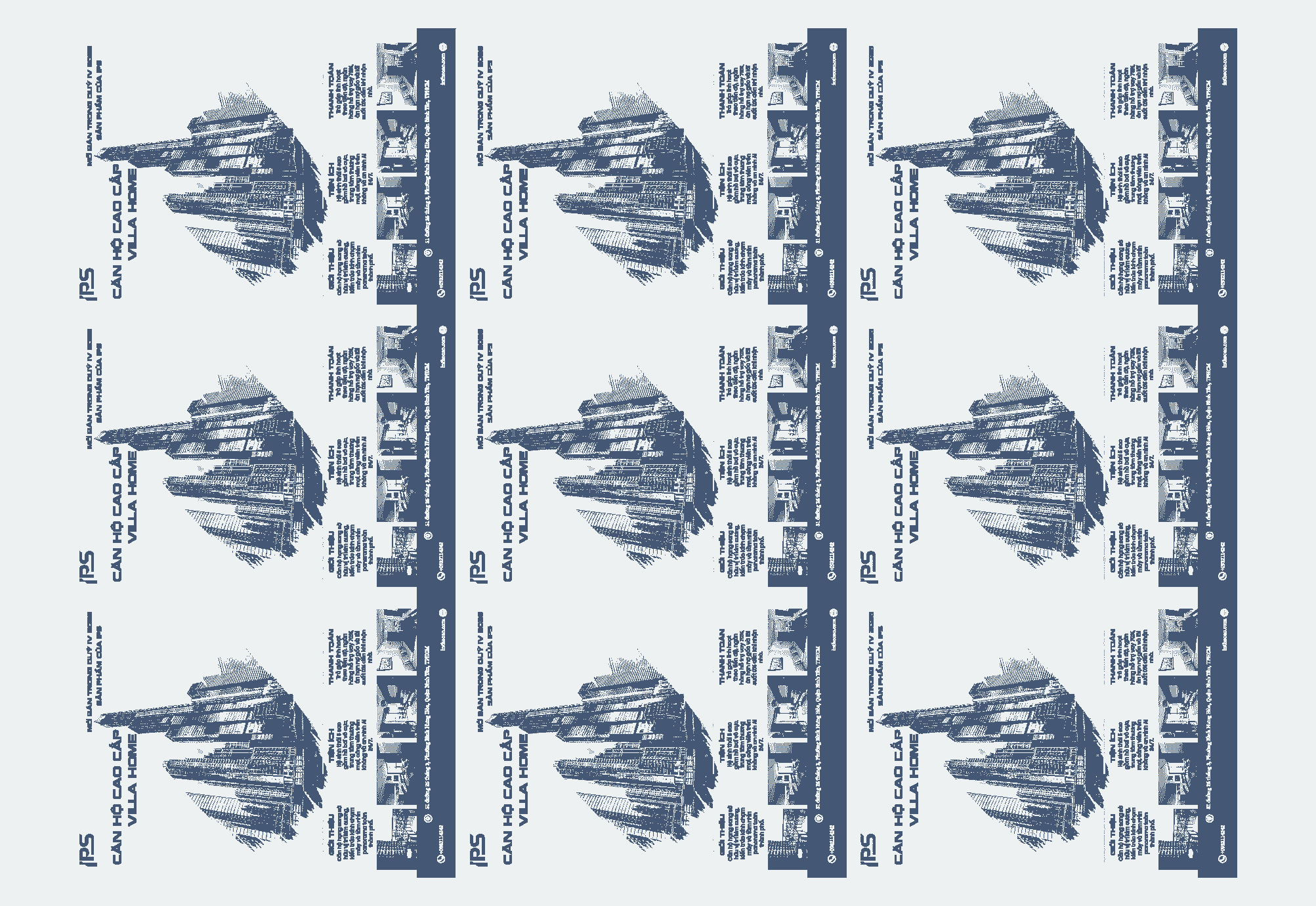

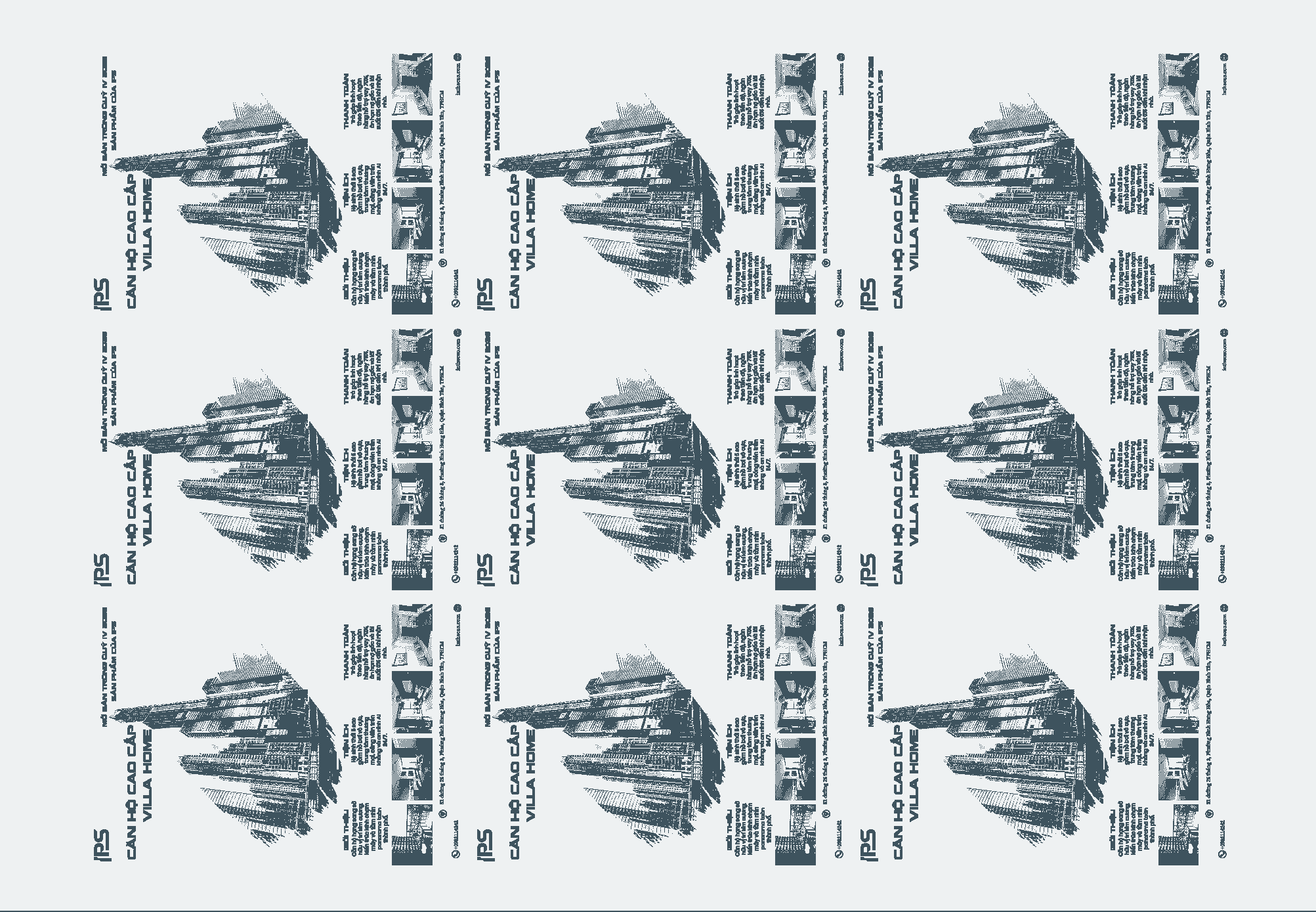

Kết quả

(giảm màu cho đỡ mờ)

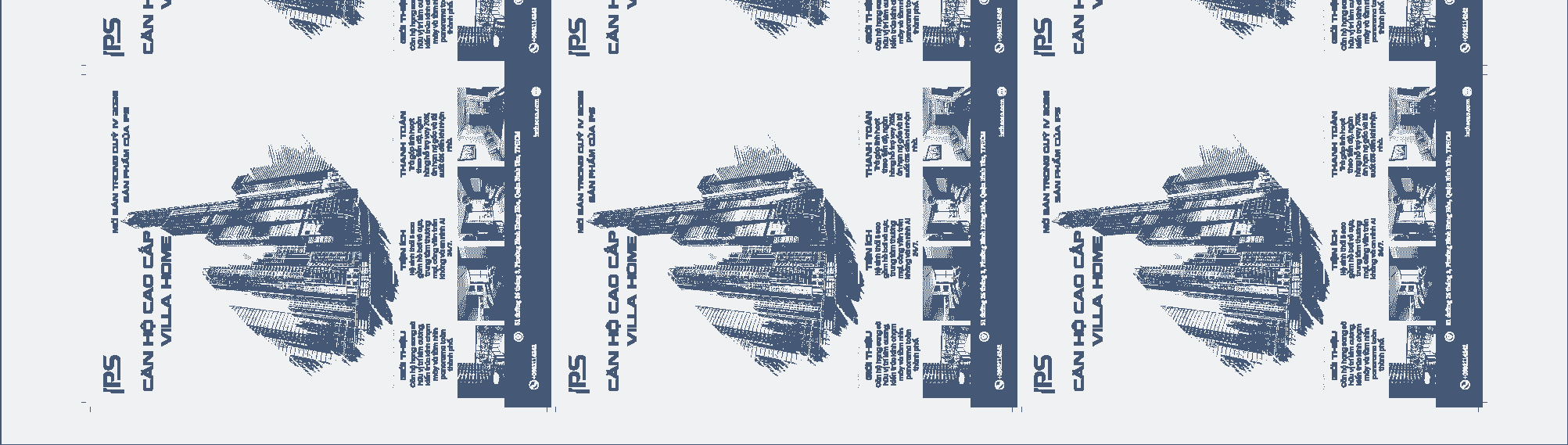

Đây là nhíp  10mm ban đầu đã đặt sau khi làm xong

Tại sao lại cần nhíp?

Có nhíp vì máy in offset cần chỗ để kẹp và kéo tờ giấy chạy qua các trục mực:

Để giữ giấy không bị lệch: Tay nhíp (kẹp kim loại) phải giữ chặt đầu tờ giấy để nó chạy thẳng tắp qua các trục màu, giúp bài in không bị nhòe hay sai màu.

Chỗ bị kẹp thì không in được: Vì thanh sắt đã đè chặt lên dải giấy đó rồi, mực không thể bám vào bắt buộc phải chừa trống 1cm để làm chỗ cho máy gắp.

VÍ DỤ VỀ ĐẶT 1 BON

Đặt 1 bon thì ngay từ đầu ko tràn viền và lưu ý màu nền phải trùng nhau không được khác nhau

Bình file và dàn lề như các bước phía trên

Ta sẽ quét chọn tất cả sản phẩm trên khổ giấy ( nhớ Ungroup tất cả trước khi đặt bon cắt )

sau đó Ta vào file —> script -->Dat_Bon_Cat_edit_ by in thecao.com v.14.18.1 :

link tải script nếu chưa có https://giainoffset.com/script-dat-bon-cat-tu-dong/

Sau khi làm xong ta thất bon cắt bị tràn ra xa thì ta quét tất cả xem số đo

Sau đó ta tạo 1 khuôn có số đo là 622×448 (+4mm) rồi căn giữa xong đổ màu nền giống bài làm là xong

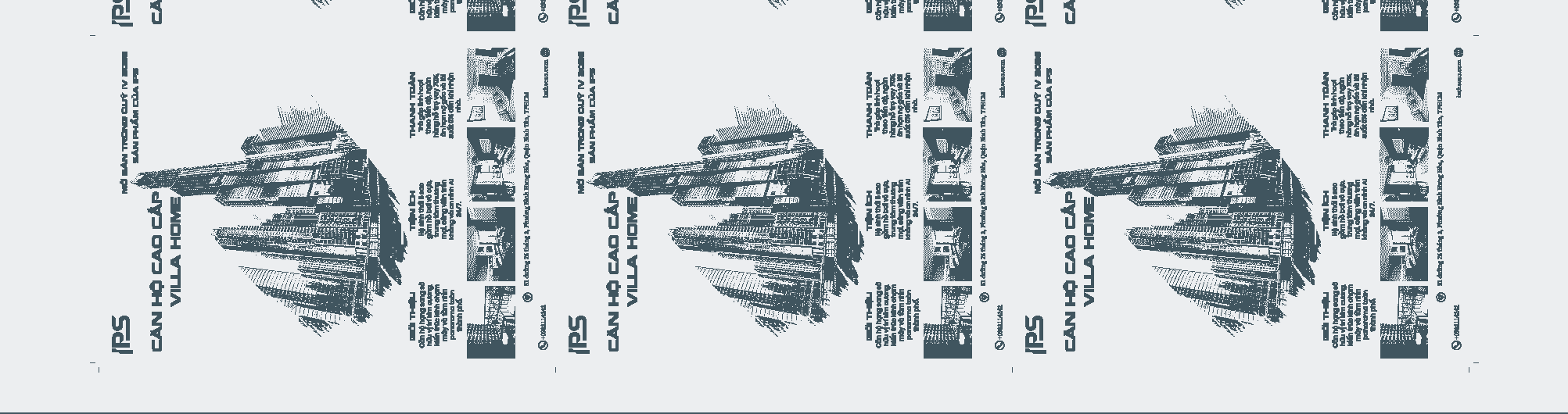

Kiểm tra xem bon cắt đúng với thành phẩm chưa

HƯỚNG DẪN BÌNH FILE TICKER 1 MẶT

Bước 1: Xử lý file , tràn lề

Xem file khách gửi đã đúng kích thước cần in chưa nếu chưa đúng thì báo lại và chỉnh sửa lại

Ví dụ khách gửi file 50x50mm thì ta tràn thêm (4mm) có thành phẩm là 54x54mm tức là vùng ngoài vùng cắt như hình

Chú ý vùng an toàn ta (-4mm) thành phẩm là 46x46mm

Nếu những phần quan trọng lòi ra thì nên thu nhỏ lại nội dung sao cho phù hợp file đó

Lưu ý : xong thì clipping mark file và convert font (control shift o) để  khóa văn bản thành hình vẽ vector để tránh lỗi hiển thị khi in ấn

Bước 2 : Dàn file

Ta sẽ bình trên khổ 363x263mm  -10mm nhíp còn 363x253mm không nhất thiết khổ này

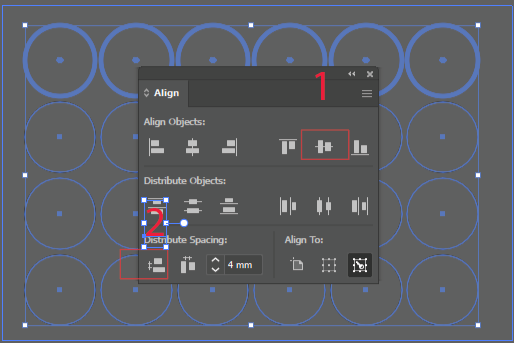

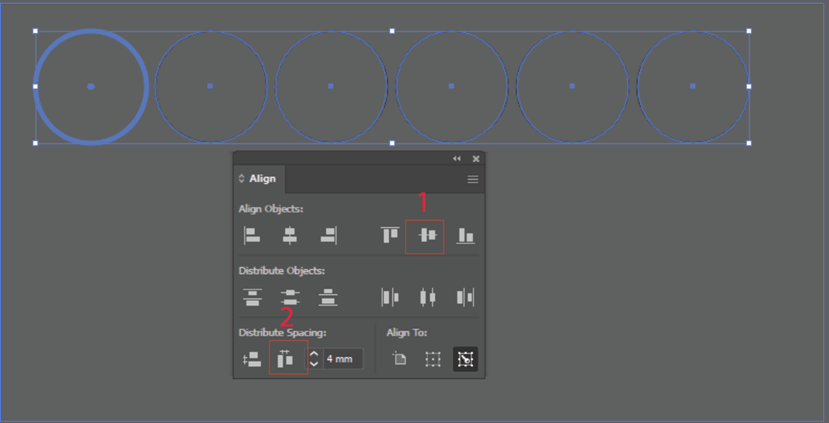

Sau đó ta copy ra và canh đều bằng cách sử dụng Ailgn:

*Link hướng dẫn chi tiết cách bình giấy và canh đều bằng Ailgn chi tiết: https://giainoffset.com/huong-dan-su-dung-script-dat-bon-tu-dong/

Xong group lại

Bước 3 : Tạo khung cắt  với số đo gốc là 50x50mm ( bắt buộc màu đen )

Dàn khung dàn thẳng và ngang đều cánh nhau 4mm vì ban đầu ta đã tràn lề 4mm

Group  lại rồi copy xuống

Lưu ý phải để khoảng cách mỗi ô là 4mm

Làm xong Gruop hết file lại rồi căn giữa file bài làm

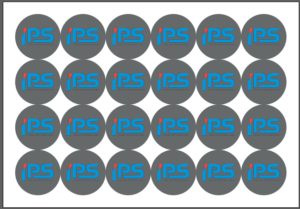

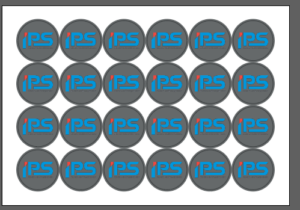

Ta sẽ được như này

Bước 4 : Đặt bon cắt

Ta sẽ quét chọn tất cả sản phẩm trên khổ giấy ( nhớ Ungroup tất cả trước khi đặt bon cắt )

sau đó Ta vào file —> script -->Dat_Bon_Cat_edit_ by in thecao.com v.14.18.1 :

Ta vào file —> script -->Dat_Bon_Cat_edit_ by in thecao.com v.14.18.1 :

Link tải Script nếu chưa có : http://Link tải Script nếu chưa có : https://giainoffset.com/script-dat-bon-cat-tu-dong/

Cái này in bế demi nên có poin cho 4 góc là đủ rồi

Đầu tiên quét chọn tất cả file trên artboard ( nhớ Ungroup trước )

HƯỚNG DẪN BÌNH FILE HỘP GIẤY

đây là link tải file : https://giainoffset.com/script-tao-khuon-hop-giay/

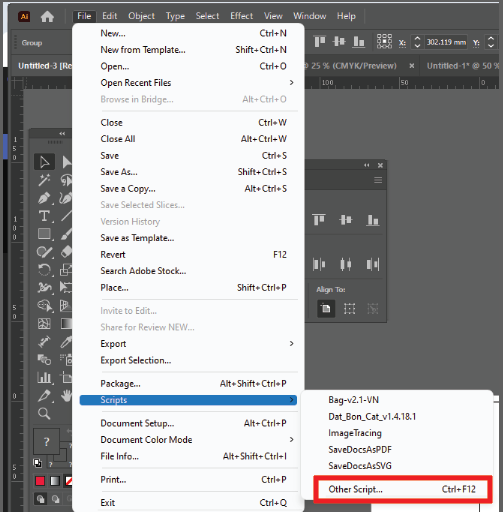

tải xong thì vào file – Scripts -Other Script

–

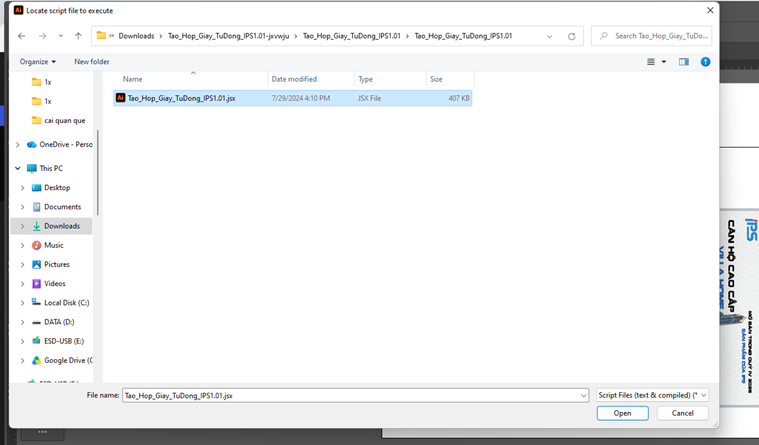

Giải nén file vừa tải xong open

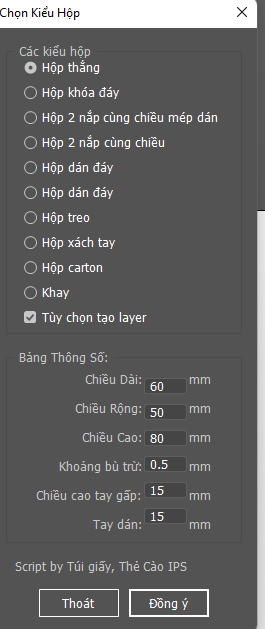

Khi bạn mở ra sẽ có Scripts như  thế này

Script tạo khuôn hộp giấy gồm các chức năng :

– Tạo khuôn hộp thẳng .

– Tạo khuôn hộp khóa đáy .

– Tạo khuôn hộp 2 nắp cùng chiều mép dán .

– Tạo khuôn hộp 2 nắp cùng chiều .

– Tạo khuôn hộp dán đáy .

– Tạo khuôn hộp treo .

– Tạo khuôn hộp xách tay .

– Tạo khuôn hộp carton .

– Tạo khay .

với nhiều chức năng khác, với duy nhất 1 Click .

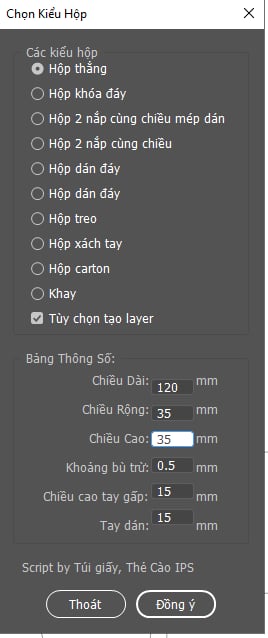

Mình đang làm bình hộp giấy nên chọn hộp thăng nhé

Mình sẽ lấy ví dụ một kích thước mà mình làm là 120x35x35mm có thể chọn kích thước khác

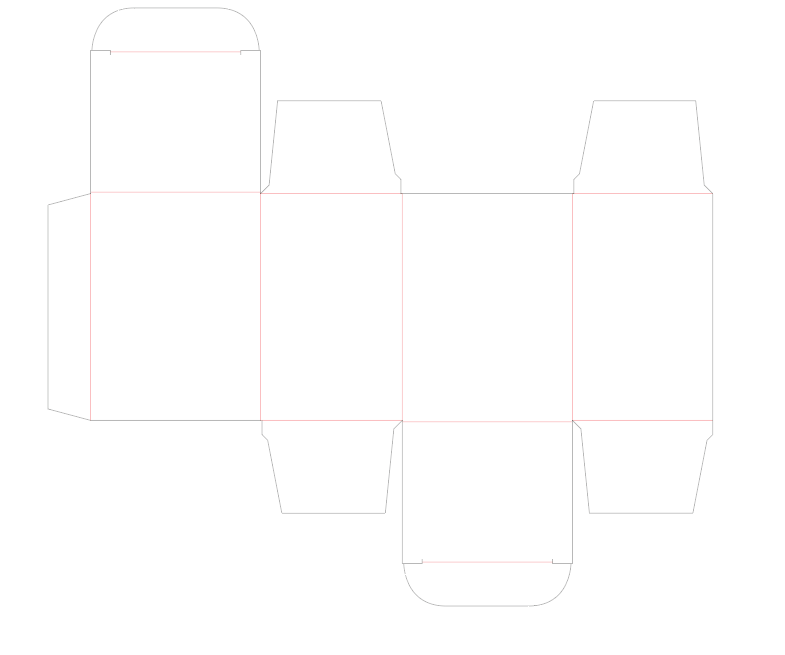

Nó sẽ ra 1 hộp như thế này

Bước 5 Dàn file

Lưu ý : nhớ tràn lề 1mm-2mm

Mình sẽ bình trên khổ 363x263mm -10mm nhíp là còn 363x253mm

Dàn file đều khổ giấy, canh cho các file sát lại với nhau và nằm giữa khổ giấ

Kích thước toàn bộ file sau khi dàn phải là số tròn không được lẻ tẻ

*Lưu ý khi dàn file luôn để mặt giấy nằm ngang (làm theo hình):

Quét tất cả rồi bật Scripts

Ta sẽ được cái bảng thông số , tiếp theo ta chọn khuôn và ungroup khuôn, cuối cùng ta nhập thông số như hình:

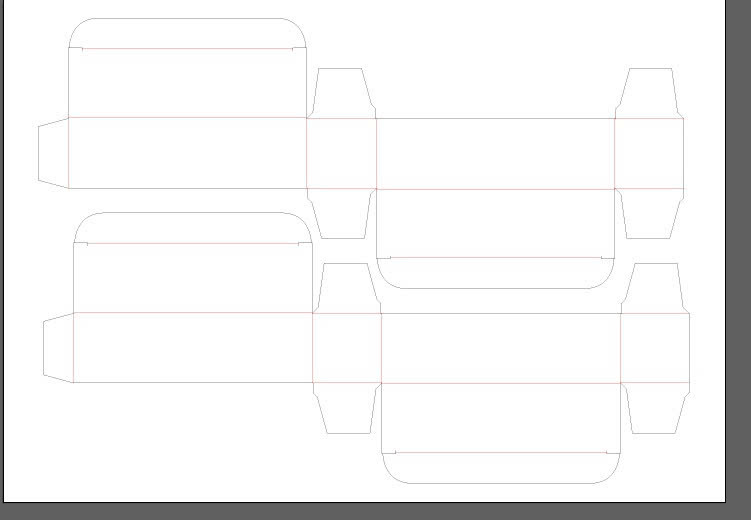

Ta sẽ được thành phẩm như hình:

Kết quả

Nên nhớ sau Khi làm xong thì ta Convert font , Group tất cả và Clipping Mask file lại.

Cảm ơn đã xem bài viết
