Action Create Round Cornered Cutter Guide based on Trim Box

Khái niệm :
Đây là một Action List trong Enfocus PitStop, dùng để tự động tạo một đường cắt dạng hình chữ nhật có bo góc. Đường cắt này dựa chính xác vào kích thước Trim Box của file PDF, tức là kích thước thành phẩm sau khi cắt. Điểm đặc biệt là bán kính bo góc không cố định mà được nhập khi chạy, nên có thể thay đổi linh hoạt theo từng job.

Ứng dụng :
Công cụ này dùng trong chuẩn bị file in và gia công sau in. Khi thiết kế các sản phẩm như danh thiếp, thẻ, tem nhãn hoặc bao bì có góc bo tròn, cần có đường cắt rõ ràng để máy bế hoặc máy cắt làm việc chính xác. Action List này giúp tạo đường đó nhanh, đồng nhất và đúng kỹ thuật. Ngoài ra, nó còn gán màu spot riêng cho đường cắt và bật overprint, giúp hệ thống in nhận diện đúng và không làm ảnh hưởng đến nội dung thiết kế.

Hoạt động :
Khi chạy Action List, phần mềm thực hiện theo thứ tự. Đầu tiên nó chọn toàn bộ trang để đảm bảo không bỏ sót đối tượng nào. Sau đó nó đọc thông tin Trim Box của trang PDF. Nếu không có Trim Box, quá trình sẽ dừng và báo lỗi.

Tiếp theo, hệ thống tạo một hình chữ nhật mới có kích thước đúng bằng Trim Box. Hình này sẽ được bo tròn bốn góc. Giá trị bo góc không có sẵn mà sẽ yêu cầu người dùng nhập vào lúc chạy, nên có thể thay đổi tùy nhu cầu.

Sau khi tạo xong hình, phần mềm chọn lại đối tượng vừa tạo để áp dụng các thiết lập kỹ thuật. Nó đặt độ dày đường viền là 0.5 pt và gán màu spot có tên “Cutter Guide”. Đây là màu chuyên dùng cho đường cắt trong in ấn. Đồng thời, nó bật chế độ overprint cho nét vẽ và đặt overprint mode là OPM 1 để đảm bảo đường này luôn hiển thị đúng trong quá trình xuất phim hoặc in.

Cuối cùng, người dùng sẽ có một đường cắt hoàn chỉnh, đúng kích thước, có bo góc theo yêu cầu và sẵn sàng đưa vào sản xuất. Các thông số như độ dày nét, tên màu hoặc giá trị bo góc đều có thể chỉnh lại nếu cần.

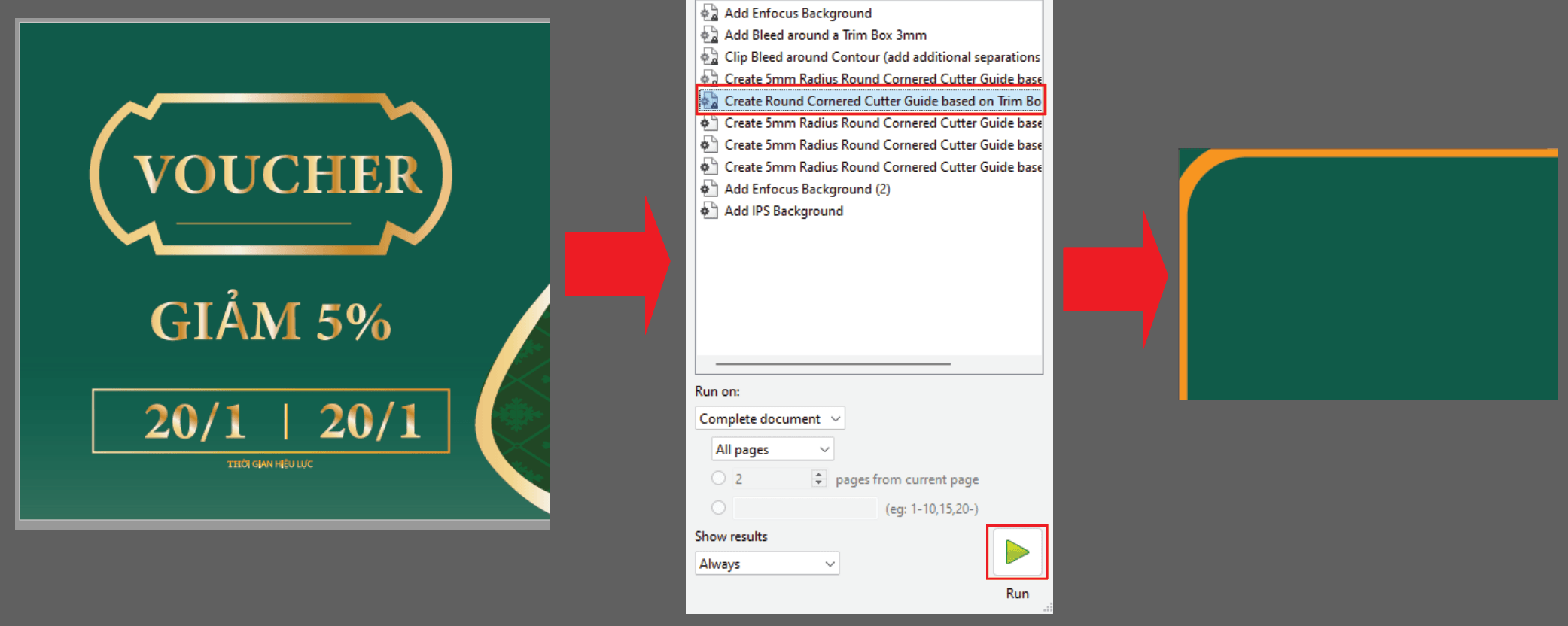

Hình ảnh mang tính chất minh họa
